客服热线:0571-82635788

【技术】纱线条干异常波谱图实例分析(中)

2021-01-07 10:41:31评论:0 来源:中国纱线网

【技术】纱线条干异常波谱图实例分析(上)(紧接上期)

1.8 下圈张力架嵌花绒或绕粗纱头

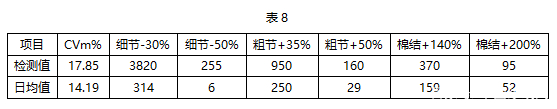

品种:SR60S,检测结果见表8,不匀曲线图见图17,波谱图见图18。

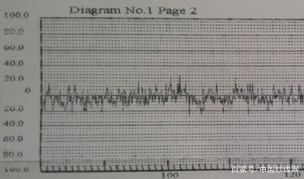

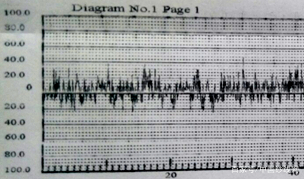

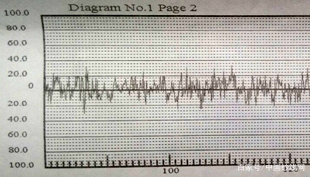

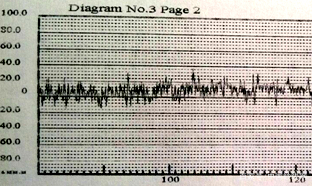

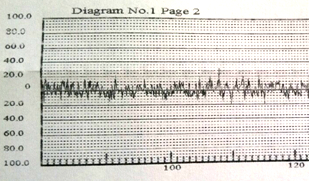

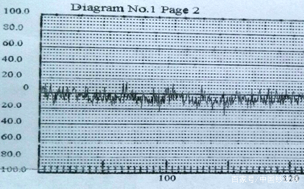

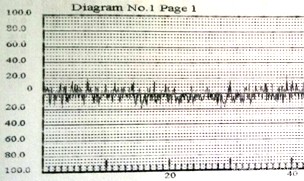

图17 不匀曲线图

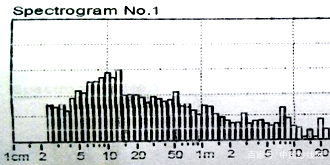

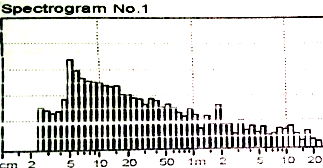

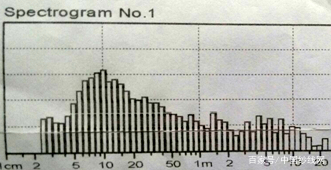

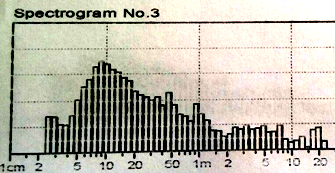

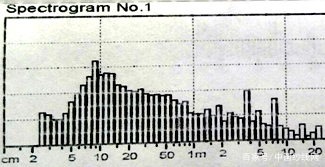

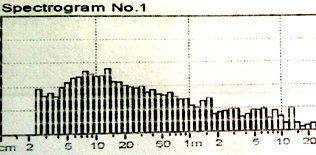

图18 波谱图

分析原因:下圈运行不畅、受阻。游动吹吸位置不当致花绒长期堆积张力架与下圈结合处;飞花或掉落的粗纱头缠绕张力架。



1.9 下圈张力架位置不居中,致双根粗纱中的一根不在下圈动程内纺纱

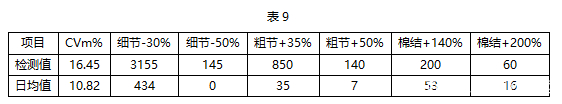

品种:DSR30S,检测结果见表9,不匀曲线图见图19,波谱图见图20。



图19 不匀曲线图

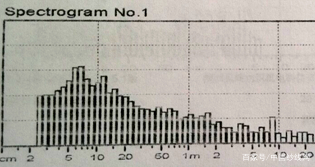

图20 波谱图

分析原因:张力架簧片张力不足左右位移;挡车工换下圈时或设备部保时张力架位置未放正,不居中。


1.10 摇架压力不足致后区粗纱打弯

品种:GSR40S,检测结果见表10,不匀曲线图见图21,波谱图见图22。



图21 不匀曲线图


图22 波谱图

分析原因:摇架使用年限过长;摇架压力未加到位或后座螺丝松动。


1.11 网格圈横向开裂1/2

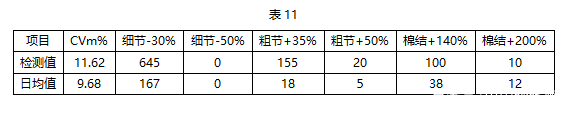

品种:JSR30S,检测结果见表11,不匀曲线图见图23,波谱图见图24。



图23 不匀曲线图


图24 波谱图

分析原因:网格圈使用周期过长;积聚槽堵塞摩擦损坏。


1.12 网格圈纵向撕裂

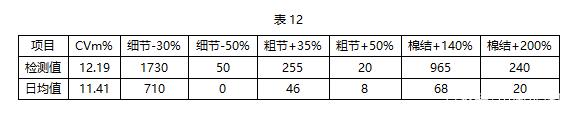

品种:JSR50S,检测结果见表12,不匀曲线图见图25,波谱图见图26。



图25 不匀曲线图


图26 波谱图

分析原因:网格圈使用周期过长;积聚槽堵塞摩擦损坏;空气质量差,尘埃附着积聚槽,天长日久起垢致网格圈摩擦损坏。


1.13 紧密纺集聚槽双槽堵塞严重

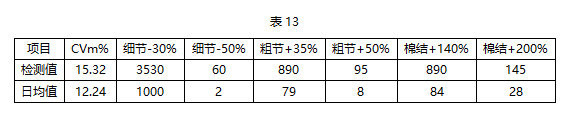

品种:JSR60S,检测结果见表13,不匀曲线图见图27,波谱图见图28。



图27 不匀曲线图


图28 波谱图

分析原因:异型管清洁不到位;挡车工负压风机未勤掏致负压不足。


1.14 异型管过桥齿轮损坏

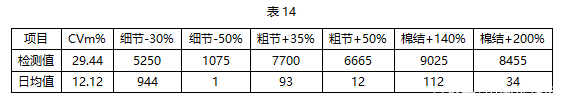

品种:JSR60S,检测结果见表14,不匀曲线图见图29,波谱图见图30。


图29 不匀曲线图


图30 波谱图

分析原因:设备上过桥齿轮搭齿过紧;挡车工断头处理不及时纤维缠绕齿轮;齿面磨损后未及时更换。现象:直接可见密集纱疵随纱体纺下。


1.15 紧密纺集聚胶辊位置不当致网格圈运转不灵活

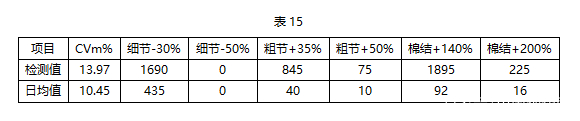

品种JSR40S,检测结果见表15,不匀曲线图见图31,波谱图见图32。



图31 不匀曲线图


图32 波谱图

分析原因:网格圈运行受阻,摇架不居中致前胶辊碰及罗拉墩,运行受阻;胶辊位置调节不适当。管纱特征:整个纱体松软,纱体两股须条捻合不均匀,毛羽重,棉粒多。(未完待续)

作者:邵向云 江苏宝达纺织有限公司



(责任编辑:小编)
下一篇:

2021年3月中国棉纺织行业景气报告

上一篇:

【关注】你的《自动络筒实用技术300问》升级版正在奔来|文末附赠书福利

  • 分享到
免责声明
•
本文仅代表作者个人观点,本站未对其内容进行核实,请读者仅做参考,如若文中涉及有违公德、触犯法律的内容,一经发现,立即删除,作者需自行承担相应责任。涉及到版权或其他问题,请及时联系我们 service@chinayarn.com

0相关评论
