二、粗纱工序

2.1 粗纱胶辊表面深层起皱

品种：430tex，7 # 粗纱机。CVm%4.59，皮辊表面状态见图33，不匀曲线图见图34，波谱图见图35。

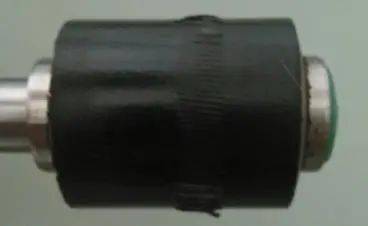

图33 皮辊表面状态

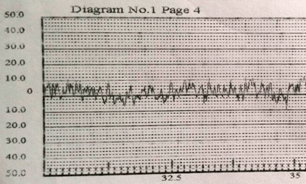

图34 不匀曲线图

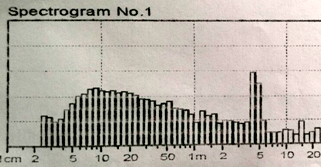

图35 波谱图

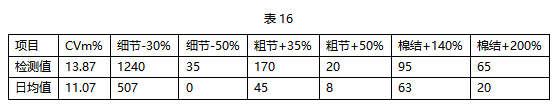

对应细纱品种SR30 S ，检测结果见表16，不匀曲线图见图36，波谱图见图37。

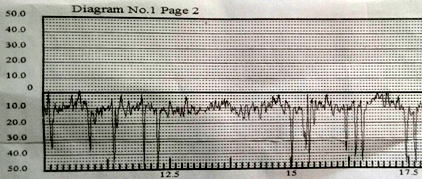

图36 不匀曲线图

图37 波谱图

分析原因：皮辊与前罗拉咬合轧伤。

2.2 皮辊纺纱动程内有直径1cm的啃伤凹陷

品种430tex 5 # 粗纱机。CVm%4.41，皮辊表面状态见图38，不匀曲线图见图39，波谱图见图40。

图38 皮辊表面状态

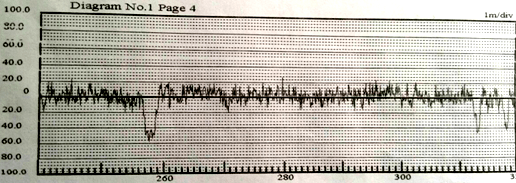

图39 不匀曲线图

图40 波谱图

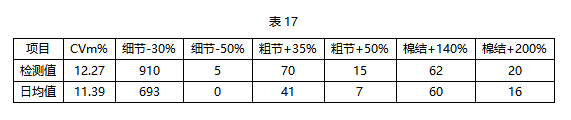

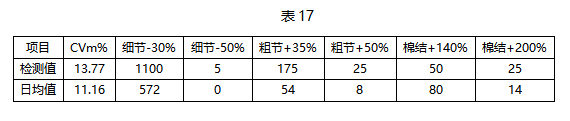

对应细纱细纱品种SR32 S ，检测结果见表17，不匀曲线图见图41，波谱图见图42。

图41 不匀曲线图

图42 波谱图

分析原因：皮辊内在质量；缠绕严重所致。

2.3 粗纱二罗拉（主牵伸罗拉）上皮辊径向跳动

品种290tex，9 # FA1415粗纱机。CVm%5.96，不匀曲线图见图43，波谱图见图44。

图43 不匀曲线图

图44 波谱图

对应细纱品种JSR50 S ，检测结果见表17，不匀曲线图见图45，波谱图见图46。

另外还体现一米之内+5%、-5%DR值的数据恶化：+5%：21.88，-5%：25.19（正常数值一般在10.0以内）。

图45 不匀曲线图

图46 波谱图

分析原因：罗拉弯曲引起上胶辊径向同步跳动。

2.4 粗纱上下圈运转不灵活

品种430tex，16 # FA1415粗纱机。，检测结果见表18，不匀曲线图见图47。

图47 不匀曲线图

对应细纱品种SR40 S ，检测结果见表19，不匀曲线图见图48。

图48 不匀曲线图

分析原因：上下圈运行受阻，A.上下圈嵌花严重；B.高温高湿引起圈内壁熔粘。

三、结 语

以上案例只是我们试验或巡回检查过程中所发现的，其实还有很多因素同样会造成指标恶化，比如纺纱动程内的坏皮圈（上下圈）、皮辊的阴阳面、大小头，皮辊轴承缺油、喇叭口的严重堵塞、导纱洋元挂花致粗纱条的严重包裹。同时，还有一些被检测到异常但还没有真正被验证的，这就需要我们不断地学习，用理论充实自己，并不断地通过检查来验证问题所在。

作者：邵向云 江苏宝达纺织有限公司
